HHBW500系列一體式超聲波物位計

概述

 一體式超聲波物位計是采用國際先進的微處理器和獨特的EchoDiscovery回波處理技術生產，它廣泛用于石油、化工、電力、造紙及水處理等各類工業領域的液位精確測量。

 測量原理

 超聲波物位計的工作原理是由換能器(探頭)發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示: S=C×T/2。

產品特點

 1、 由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法 識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

2、 由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，超聲波物位計可以應用于各種復雜 工況。

3、 “虛假回波學習”功能使得儀表在多個虛假回波的工況下,可正確地確認真實回波，獲得準確的測量結果。

4、 換能器內置溫度傳感器，可實現測量值的溫度補償。

5、超聲波換能器采用更佳聲學匹配之專利技術，使其發射功率能更有效的輻射出去，提高信號強度，從而 實現準確測量。

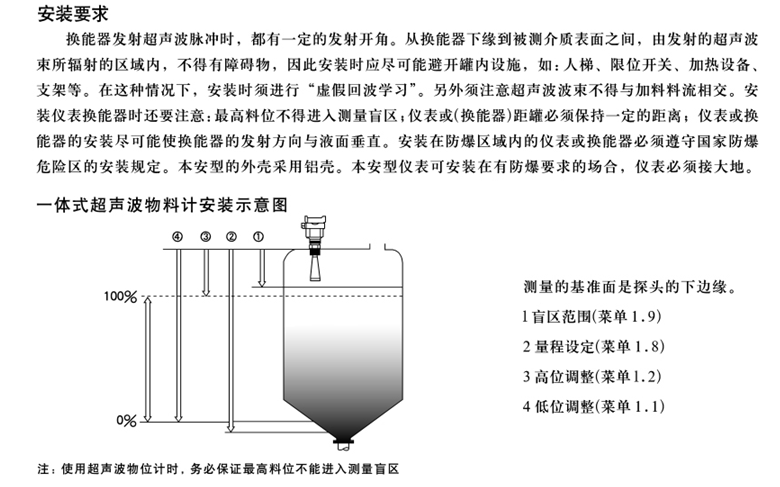

安裝要求

換能器發射超聲波脈沖時，都有一定的發射開角。從換能器下緣到被測介質表面之間，由發射的超聲波束所輻射的區域內，不得有障礙物，因此安裝時應盡可能避開罐內設施，如:人梯、限位開關、加熱設備、支架等。在這種情況下，安裝時須進行“虛假回波學習”。另外須注意超聲波波束不得與加料料流相交。安裝儀表?yè)Q能器時還要注意:最高料位不得進入測量盲區;儀表或(換能器)距罐必須保持一定的距離；儀表或換能器的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表或換能器必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。
